将PDF图纸转换为CAD格式的方法及步骤（解析PDF图纸转换为CAD格式的关键步骤与技巧）

随着电子化时代的发展，PDF格式已成为广泛应用的电子文档格式之一，然而在一些工程领域中，需要将PDF格式的图纸转换为CAD格式，以方便后续编辑与处理。本文将介绍如何将PDF图纸转换为CAD格式，并提供一些关键步骤与技巧。

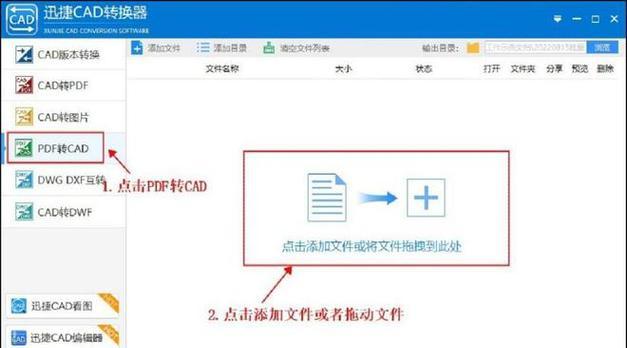

选择合适的PDF转CAD工具

选用适合自己需求的PDF转CAD工具是成功转换的第一步，市面上有许多专业的软件可供选择，如AutoCAD、Bluebeam、AdobeIllustrator等。

准备好PDF图纸文件

确保PDF图纸文件完整无损，最好是清晰度高且没有加密或水印。

调整CAD软件设置

在使用CAD软件进行转换之前，需要根据实际情况调整软件设置，如页面大小、单位制、线条粗细等。

导入PDF图纸文件

使用CAD软件的导入功能，选择导入PDF图纸文件，并进行必要的设置，如插入点、比例尺等。

处理图层信息

PDF图纸转换为CAD格式后，图层信息可能会发生改变，需要进行合理的图层分类与命名，以方便后续操作。

检查线条与尺寸

导入PDF图纸后，需要仔细检查线条的完整性以及尺寸的准确性，确保没有出现偏移或缺失。

修复可能存在的错误

PDF转CAD过程中可能会出现一些错误，如缺失文字、断线等，需要使用CAD软件的修复功能进行修复。

处理文字和标注

由于PDF与CAD对文字和标注的处理方式不同，需要对转换后的CAD文件中的文字和标注进行适当的调整和编辑。

优化图形质量

CAD软件通常提供了一些优化功能，可以对转换后的图形进行平滑处理、去除不必要的节点和线条等。

校验转换结果

转换完成后，需要对转换后的CAD文件进行校验，确保与原始PDF图纸的一致性。

保存CAD文件

在校验无误后，将转换后的CAD文件进行保存，并选择合适的格式与版本，以便后续使用和分享。

备份原始PDF图纸

转换完成后，为了防止意外丢失或损坏，建议备份原始的PDF图纸文件。

进行后续编辑和处理

将PDF图纸成功转换为CAD格式后，可以进行各种CAD操作，如修改、标注、量测等，以满足特定的需求。

注意转换后的精度问题

转换过程中，由于不同软件和设置的差异，可能会引起一定程度的精度损失，需要注意并及时修正。

选择适合的CAD工具与方法

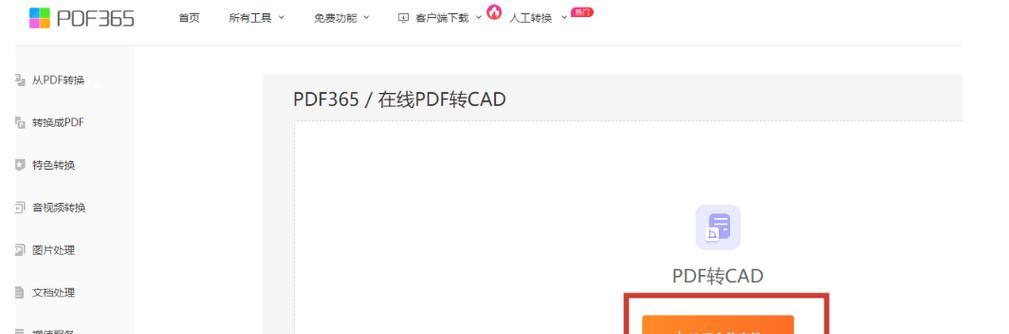

除了本文提到的方法，还有其他一些在线转换工具、插件和第三方服务商可供选择，根据具体需求选择合适的工具与方法。

将PDF图纸转换为CAD格式是一个常见而重要的工作步骤，在正确选择合适的工具和技巧的基础上，按照一定的步骤进行操作，可以高效地完成转换任务，并获得符合需求的CAD文件。同时，在后续的编辑和处理中，需要注意精度问题并及时修正，以确保图纸质量和准确性。
