将PDF图纸转为CAD格式的方法及步骤（实用工具和技巧帮助您将PDF图纸转换为可编辑的CAD文件）

随着技术的不断发展，将PDF图纸转换为CAD格式已经成为许多工程师和设计师必备的技能之一。这不仅可以提高工作效率，还能够方便地进行修改和编辑。本文将介绍一些实用的工具和技巧，帮助您将PDF图纸转换为可编辑的CAD文件。

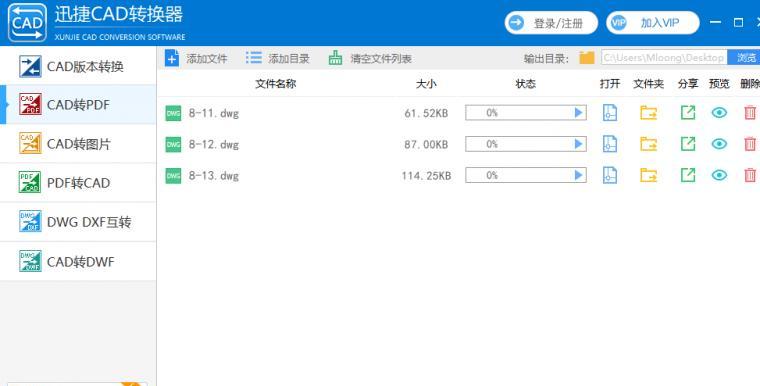

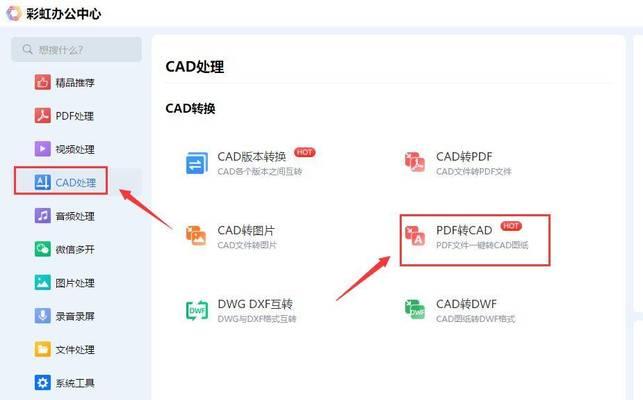

1.选择合适的PDF转CAD工具及其特点

在选择PDF转CAD工具时，需要考虑其转换质量、速度和易用性。常见的工具包括AdobeAcrobatPro、AutoCAD等。每种工具都有其独特的特点和适用范围，因此需要根据具体需求进行选择。

2.导入PDF图纸并设置转换参数

使用选定的PDF转CAD工具，导入要转换的PDF图纸。在导入过程中，一些工具允许您设置转换参数，如图层、线型、字体等。根据需要进行相应设置，以确保转换后的CAD文件符合您的要求。

3.进行图纸重构和校正

转换后的CAD文件可能存在一些不完整或失真的部分。这时，您可以使用CAD软件中的修复工具进行图纸的重构和校正。例如，删除多余的线段、修复断开的多段线等，以使图纸准确无误。

4.处理文字和标注

在转换过程中，文字和标注的正确性和清晰度也很重要。检查CAD文件中的文字和标注，确保其与原始PDF图纸一致，并对其进行必要的调整和编辑。

5.优化图层和线型设置

根据转换后的CAD文件需要进行图层和线型设置。合理的图层和线型设置可以提高图纸的可读性和可编辑性，方便后续工作。

6.添加附加信息和属性

在CAD文件中添加附加信息和属性可以提高文件的管理和使用效率。例如，为图纸添加标题、作者、日期等属性，方便后续查找和归档。

7.调整比例尺和单位

转换后的CAD文件可能与原始PDF图纸的比例尺和单位不一致。根据需要，调整CAD文件的比例尺和单位，以确保图纸与实际尺寸一致。

8.进行审查和修改

转换后的CAD文件需要进行审查和修改，确保其与原始PDF图纸完全一致。检查图纸中的尺寸、比例、符号等，进行必要的修改和调整。

9.导出CAD文件

完成所有的修改和调整后，将CAD文件导出为需要的格式，如DWG、DXF等。根据需求选择合适的输出格式，以便于后续的使用和分享。

10.进行二次编辑和修改

转换后的CAD文件可以进一步进行二次编辑和修改。根据需要，可以添加新的元素、调整图层设置、更改文字样式等，以满足特定的设计要求。

11.保存和备份CAD文件

对于转换后的CAD文件，及时进行保存和备份是非常重要的。建议将文件保存在多个位置，并定期进行备份，以防止意外丢失或损坏。

12.学习和掌握CAD技巧

将PDF图纸转为CAD格式只是使用CAD软件的一部分功能。学习和掌握更多CAD技巧，如绘制、编辑、布局等，可以提高工作效率和设计质量。

13.使用CAD软件的快捷键和命令

熟练掌握CAD软件的快捷键和命令可以大幅提高工作效率。了解常用的快捷键和命令，可以更快速地完成绘图、编辑和修改操作。

14.参考和学习优秀的CAD设计案例

参考和学习优秀的CAD设计案例可以帮助您提高设计水平和技术能力。通过学习他人的成功经验和创新思路，可以不断提升自己的设计能力。

15.不断练习和实践

将PDF图纸转为CAD格式是一个技巧活。只有通过不断的练习和实践，才能掌握各种转换方法和技巧，并在实际工作中灵活应用。

将PDF图纸转换为CAD格式可以提高工作效率和设计质量，同时也便于修改和编辑。选择合适的工具、进行适当的调整和修正，以及掌握CAD技巧和命令是实现转换的关键。不断学习和实践，将有助于提高转换的准确性和效率。
