CAD常用命令大全图表及应用详解(提升设计效率)

游客 9 2024-11-11

计算机辅助设计(CAD)已成为现代工程设计和绘图的主要工具。熟练掌握CAD常用命令对于提升设计效率至关重要。本文将介绍一份CAD常用命令大全图表,并逐一详解每个命令的应用。通过阅读本文,您将能够更好地利用CAD软件进行设计工作,提高工作效率。

一:线段命令(Line)

线段命令是CAD中最基本的命令之一,通过指定起点和终点坐标可以快速绘制直线。线段命令在绘制平面图、轮廓图等方面应用广泛。

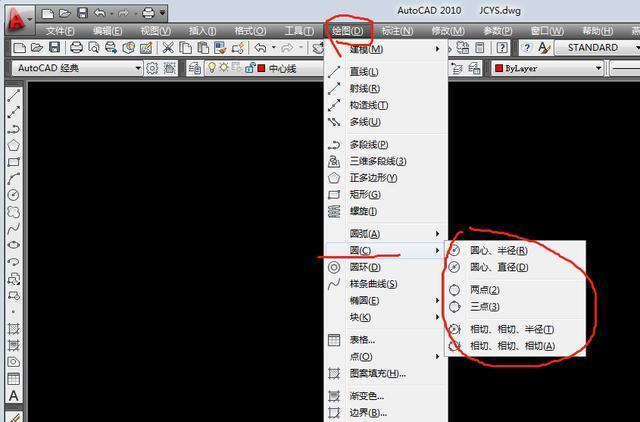

二:圆命令(Circle)

圆命令用于绘制圆形,通过指定圆心和半径可以快速绘制圆形。圆命令在绘制孔洞、弧形等需要圆形的地方非常常用。

三:弧命令(Arc)

弧命令用于绘制弧形,通过指定起点、终点和半径可以绘制出各种弧形。弧命令在绘制曲线形状、弯曲构件等方面应用广泛。

四:矩形命令(Rectangle)

矩形命令用于绘制矩形,通过指定对角线的两个角点可以快速绘制出矩形。矩形命令在绘制建筑物、房间布局等方面非常实用。

五:多边形命令(Polygon)

多边形命令用于绘制多边形,通过指定中心点、半径和边数可以绘制出各种规则的多边形。多边形命令在绘制六边形网格、花纹等方面有广泛应用。

六:偏移命令(Offset)

偏移命令可以将选定的图形按指定的距离进行平移复制,用于创建平行线、外轮廓等。偏移命令在绘制工艺线、补充尺寸等方面非常有用。

七:修剪命令(Trim)

修剪命令用于删除图形中与选定对象重叠的部分,可以快速修改图形。修剪命令在编辑图纸、修正设计错误等方面十分常用。

八:延伸命令(Extend)

延伸命令用于将选定的对象延长至与其他对象的交点,可用于延伸边界线、延长尺寸线等。延伸命令在修改图形尺寸、优化设计等方面起到重要作用。

九:旋转命令(Rotate)

旋转命令可以将选定的对象绕指定点旋转一定角度,用于调整图形角度、改变构件方向等。旋转命令在设计方案对比、调整图形位置等方面非常实用。

十:镜像命令(Mirror)

镜像命令用于将选定的对象按指定轴线进行镜像,可快速创建对称构件。镜像命令在绘制对称图形、创建对称装置等方面应用广泛。

十一:缩放命令(Scale)

缩放命令可以按照指定比例对选定的对象进行放大或缩小,可用于调整图形比例、改变构件尺寸等。缩放命令在绘制标注、展示细节等方面非常有用。

十二:阵列命令(Array)

阵列命令用于复制和分布选定的对象,可快速创建重复图案。阵列命令在绘制阵列装置、复制图形等方面应用广泛。

十三:填充命令(Hatch)

填充命令用于对封闭区域进行填充,可用于标记区域、显示材料等。填充命令在绘制截面图、标注区域等方面有重要作用。

十四:做图命令(Plot)

做图命令用于将CAD绘制的图形输出为实际可见的纸质图纸或电子文件,可用于打印、保存等。做图命令是CAD设计工作不可或缺的环节。

十五:

通过本文对CAD常用命令的详细介绍,相信读者已经掌握了这些常用命令的使用方法和应用场景。熟练掌握这些命令,将能够提高设计效率,快速完成各种设计任务。在日常工作中,我们可以根据具体需求灵活运用这些命令,为工程设计提供更好的支持。无论是建筑设计、机械设计还是电路设计,掌握CAD常用命令都是必不可少的技能。希望本文对读者在CAD设计中有所帮助,使您在工作中更加得心应手。

CAD常用命令大全图表及使用技巧

随着计算机辅助设计(CAD)在工程设计领域的广泛应用,掌握CAD常用命令已成为从事相关工作的基本要求。本文将以CAD常用命令大全图表为主题,详细介绍各类常用命令的功能和使用技巧,帮助读者快速掌握CAD软件的基本操作,提高设计效率和质量。

一、创建和编辑对象

1.线命令:绘制直线,包括指定起点和终点、指定长度和角度等方法。

2.圆命令:绘制圆形,可以通过指定半径或直径进行绘制。

3.弧命令:绘制弧形,可通过指定圆心、半径和起止角度来创建不同形状的弧。

4.多段线命令:绘制由多个线段组成的复杂闭合曲线。

5.矩形命令:绘制矩形,可通过指定两个对角点或长度和宽度来创建。

二、修改和变换对象

6.移动命令:将选定的对象移动到指定位置,可通过指定基点或平移距离来操作。

7.复制命令:复制选定的对象到指定位置,可通过指定基点或复制数量来操作。

8.旋转命令:将选定的对象按指定角度旋转,可通过指定基点和旋转角度进行操作。

9.缩放命令:按指定比例缩放选定的对象,可通过指定基点和缩放比例来操作。

10.镜像命令:将选定的对象以指定轴线进行镜像翻转,可通过指定轴线和复制数量来操作。

三、修改对象属性

11.偏移命令:通过指定偏移距离,创建与选定对象平行的新对象。

12.连接命令:连接两个相交或相邻的线段,并删除中间部分。

13.数组命令:按指定数量和间距创建对象的阵列副本,可实现直线、矩阵、极坐标等不同类型的阵列。

14.拉伸命令:沿指定路径拉伸选定的对象,可用于创建立体几何体。

15.剖分命令:将选定对象按指定点或长度进行等分剖分,常用于细分复杂曲线。

CAD常用命令是设计师在使用CAD软件进行工程设计时必备的技能之一。通过本文介绍的CAD常用命令大全图表及使用技巧,读者可以系统地了解各类常用命令的功能和操作方法,并能够快速运用于实际工作中。掌握这些常用命令,将大大提高设计效率和质量,助力工程设计的顺利进行。让我们一起来探索CAD的奥秘,提升自己的设计水平吧!
