如何在CAD中画圆？画圆时遇到的常见问题有哪些？

学习CAD软件如何画圆

作为一款广泛应用于工程、建筑和制图等领域的计算机辅助设计软件，CAD能够帮助用户快速准确地完成各种图形的绘制。在CAD中，圆是一种基本的图形元素，其绘制方法也很简单。本文将详细介绍如何使用CAD软件来绘制圆形，从基础到高级，一步步教你如何用CAD画圆。

一、打开CAD软件

在电脑上双击CAD软件图标，等待软件启动，进入软件主界面。

二、选择绘图界面

在软件主界面上方选择“新建”命令，打开“新建绘图”窗口。在窗口中选择“模板文件类型”为“AutoCAD图形”，然后选择“标准图纸大小”和“图形比例”，最后点击“确定”按钮。

三、创建基础图形

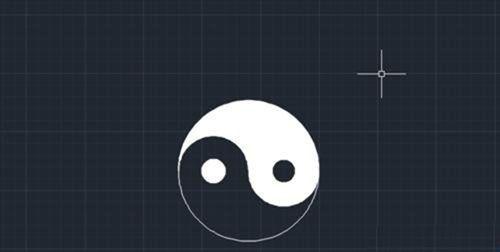

在绘图界面上方的“绘图”选项卡中选择“圆形”命令，或者使用快捷键“CIRCLE”，然后在界面上指定圆心和半径即可绘制出一个圆形。

四、选择圆心

要绘制一个圆，首先需要确定圆心的位置。在CAD中，可以使用鼠标左键单击要设为圆心的位置，或者使用快捷键“O”来选择圆心。

五、指定半径

在确定圆心位置后，需要再次使用鼠标单击或者使用快捷键“R”来指定圆的半径。在输入半径值后，按下回车键即可完成圆的绘制。

六、绘制圆弧

在绘制圆时，有时候需要绘制圆弧。要绘制圆弧，可以在绘制命令中输入“ARC”，然后指定起始点、端点和弧度即可完成绘制。

七、精确测量

在CAD中，可以通过“测量”工具来精确地测量图形中各个点的坐标和距离。在CAD软件主界面中选择“测量”选项卡，然后选择“测量”命令，即可对图形中的点进行测量。

八、使用捕捉工具

为了提高绘图精度，可以在CAD中启用“捕捉”工具。在软件主界面的“设置”选项卡中选择“捕捉”命令，然后选择需要启用的捕捉方式，如“端点”、“中心”等，即可启用捕捉工具。

九、使用CAD工具栏

在绘制图形时，可以使用CAD工具栏上的各种绘图工具，如圆形、线条、多边形等，提高绘图效率。在软件主界面中选择“工具栏”选项卡，然后选择需要使用的工具栏即可。

十、使用快捷键

为了提高操作效率，可以在CAD中使用各种快捷键。比如，使用快捷键“CIRCLE”来绘制圆形，使用快捷键“O”来选择圆心等。

十一、调整圆的属性

在绘制圆时，可以调整圆的属性，如半径、直径、周长等。在CAD软件主界面中选择“属性”选项卡，然后选择需要调整的属性即可。

十二、添加文字说明

在绘制图形时，可以添加文字说明，为图形添加注释或者说明。在CAD软件主界面中选择“文字”选项卡，然后选择“单行文字”或“多行文字”命令，即可添加文字说明。

十三、保存和导出图形

完成绘制后，需要将图形保存或导出。在CAD软件主界面中选择“文件”选项卡，然后选择“保存”或“导出”命令，选择保存或导出的格式和路径即可完成操作。

十四、学习更多CAD技能

在掌握了基本的圆形绘制技能之后，可以继续学习更多CAD技能，如直线绘制、多边形绘制等，提高绘图能力。

十五、

通过本文的介绍，相信大家已经掌握了如何使用CAD软件来绘制圆形。在绘图过程中，要注意细节和精度，多加练习，不断提高绘图水平。
