五孔插座带电源开关如何正确接线？

在现代家居生活中，电气安全至关重要。五孔插座带电源开关作为一种常见于家庭和办公室的电路装置，其安装和接线的正确性直接关系到用电安全。本文将详细介绍五孔插座带电源开关的正确接线方法，并提供实用技巧，以帮助读者安全可靠地完成接线工作。

五孔插座带电源开关接线前的准备工作

在开始接线之前，确保已经准备好所有必需的工具和材料：

五孔插座带电源开关（确保已购买符合国家标准的产品，以确保安全）

螺丝刀

剪线钳

接线端子（某些产品可能需要）

绝缘胶布

电线

电笔或万用表等安全测试工具

务必在开始工作前，先切断电源，确保安全，避免触电风险。

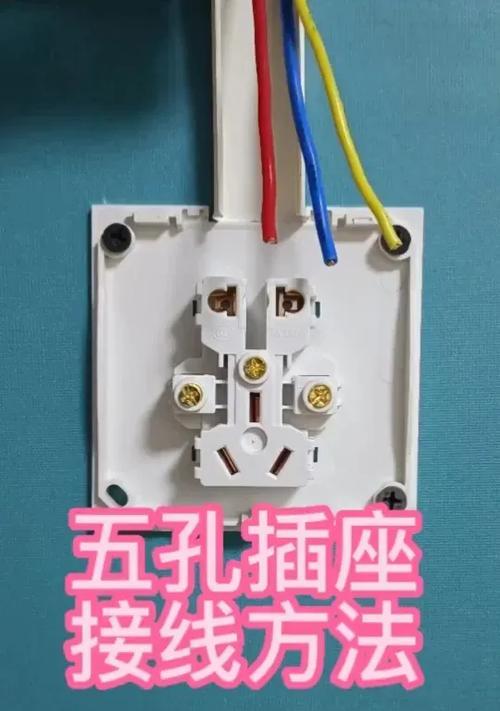

五孔插座带电源开关的接线步骤

1.检查产品说明书

在接线之前，先阅读产品的用户手册或安装说明书，了解产品的接线要求和注意事项。这有助于避免安装过程中的错误和可能的安全隐患。

2.连接地线

使用颜色为绿色或绿黄相间的电线作为地线。

将电线的一端剥去适当长度的绝缘层，确保露出足够的金属部分。

将露出的金属部分插入插座的接地螺丝孔中，并使用螺丝刀拧紧螺丝，固定好地线。

3.连接火线（相线）

火线一般使用棕色或红色电线表示。

同样剥去适当长度的绝缘层，露出金属部分。

将火线插入带开关一侧的L（电源开关）端子，并确保连接牢固。

4.连接零线

零线通常使用蓝色电线表示。

同样剥去适当长度的绝缘层。

将零线直接连接到N端子上，并拧紧相应的螺丝。

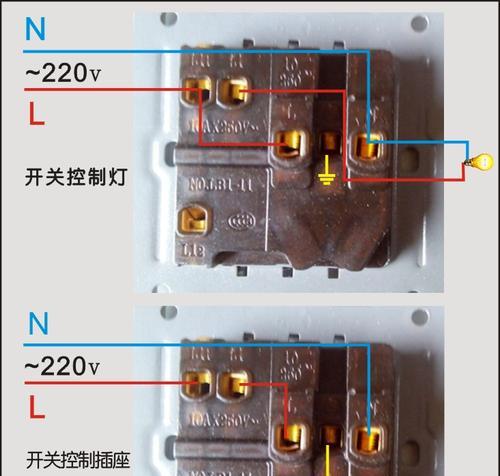

5.连接输出端火线和零线

设计有输出端的五孔插座带电源开关，需要将另一路火线（通常称为负载输出火线）连接到插座的另外一边的L端子上，零线连接到N端子上。

确保所有的连接都已紧固，并且没有裸露的金属部分。

五孔插座带电源开关接线的注意事项

在连接电线之前，确保线头清洁，无油污杂质。

所有连接点务必拧紧，避免接触不良。

使用绝缘胶布对所有裸露的部分进行良好的绝缘处理。

接线完成后，安装好产品外壳，确保使用安全。

在接线过程中，避免电线产生过度的拉扯和弯曲，以防止电线损伤。

常见问题与解答

Q:五孔插座带电源开关的安装位置有没有特别要求？

A:安装位置需要符合当地的电气安装规范，确保易接触且安全，并避免水溅等危害。

Q:电源开关的意义是什么？

A:电源开关能够有效控制电路的通断，便于切断电源，进行电路的检修与维护，同时也有助于节能。

Q:接线错误会有什么严重后果吗？

A:不正确的接线可能会导致电路短路、触电甚至火灾等严重的安全隐患。

综上所述

通过本文的详细指导，相信您已经了解了五孔插座带电源开关的正确接线方法。请在操作时保持谨慎和耐心，确保家中用电安全。如果有任何疑问或者在接线过程中遇到困难，建议咨询专业的电工或者电气技术人员。安全第一，切不可马虎处理。
